首頁產品展示CNC電腦數控分度盤(油壓系統) > MRNC-255N/320N/400N > 右手型數控分度盤(油剎)

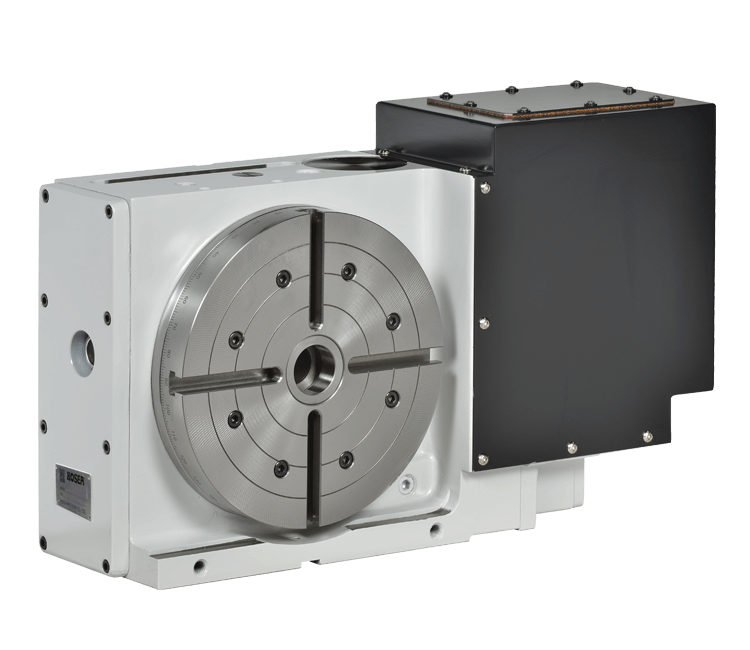

右手型數控分度盤(油剎)

  • 更新時間:2018-07-04
  • 型號:MRNC-255N/320N/400N
  • 訪問次數:4799次

產品簡介:右手型:馬達安裝在右邊 0.001°定位增量 ?高剛性結構:碟盤與軸心一體成型,增加剛性 ?立式或臥式皆可使用 ?高鎖緊夾力:採用全圓周油壓鎖緊系統,重加工時不產生偏移 ?適用於切削:鑄鐵及鋼鐵加工應用: 大型模具且有多切削表面的工件、汽車渦輪箱、排氣管、輪胎模具加工、閥門加工

分享到:
聯系人:136 2191 9163
產品目錄/ PRODUCT MENU
  • 產品介紹
  • 在線留言

規格/型號

單位

MRNC-255R

MRNC-320R

MRNC-400R

旋臺直徑

Ømm

Ø255

Ø320

Ø400

工作臺高度

臥式位置

mm

167

222

250

中心高度

立式位置

mm

160

210

255

總高度

mm

350

385

465

中心孔直徑

Ømm

Ø40H7

Ø40H7

Ø40H7

貫穿孔徑

Ømm

Ø33

Ø42

Ø41

工作臺T形槽寬度

mm

12H7

14H7

14H7

導塊寬度

mm

18H7

18H7

18H7

設定單位

deg.

0.001°

0.001°

0.001°

分度精度

sec.

15

15

15

重複精度

sec.

4

4

4

伺服馬達
(廠牌可依需求指定)

FANUC



αiF 4

αiF 8(建議)

αiF 12

αiF 12

MELDAS



HF-104T

HF-154T(建議)

HF-204S

HF-204S

總減速比



1/180

1/180

1/180

轉數

r.p.m

22.2

1/180

16.6

工件慣性

kg-cm-sec2

12.3

38.5

99.8

容許旋轉切削力

kg-m

48

78

170

使用壓力(鎖緊方式)

kg/cm2

35 (Hyd.)

35 (Hyd.)

35 (Hyd.)

剎車扭力

kg-m

50

85

180

工件負載

立式

kg

100

150

200

臥式

250

350

500

使用尾座

250

350

500

工件直徑

Ømm

Ø255

Ø320

Ø400

旋臺重量(不含伺服馬達)

kg

93

174

262

Note: 1. 接線盒可選擇置放於分度盤之側方、上方或背面位置。
2. 伺服馬達鈑金罩長度依不同馬達而變更。
3. 以上所列規范和昕公司保留規格修改權力,客戶可提出需求規格另定規格協議。
