大孔徑數控分度盤

  • 更新時間:2018-07-04
  • 型號:BRNC-255A/320/40A/500
  • 訪問次數:2619次

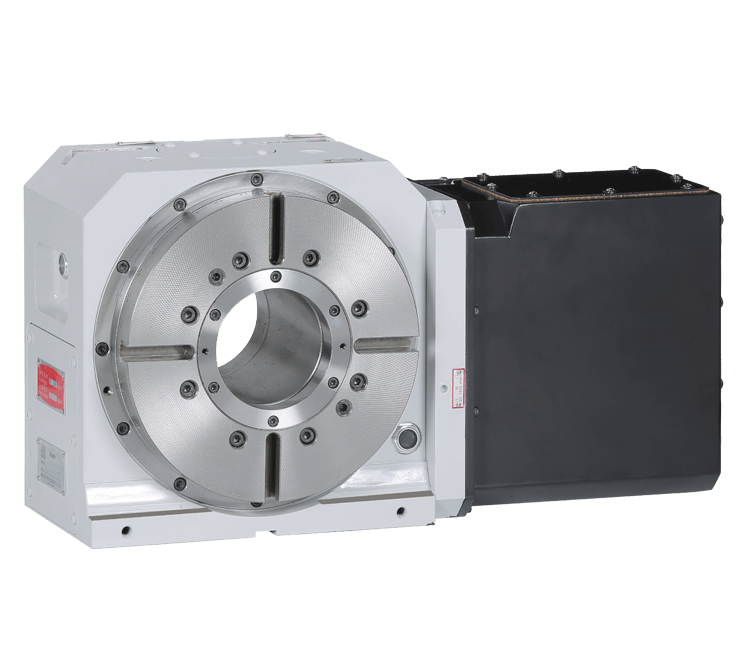

產品簡介:旋轉臺直徑?255、?320、?400、?500mm 馬達安裝在右邊 高齒深的複導程蝸桿傳動 全圓周油壓鎖緊系統 大孔徑旋轉工作臺

分享到:
聯系人:136 2191 9163
產品目錄/ PRODUCT MENU
  • 產品介紹
  • 在線留言

規格/型號

單位

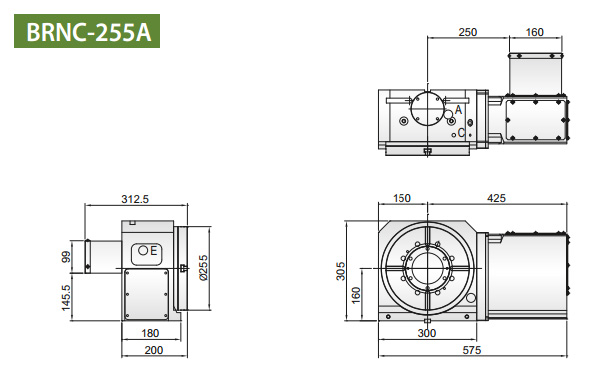

BRNC-255A

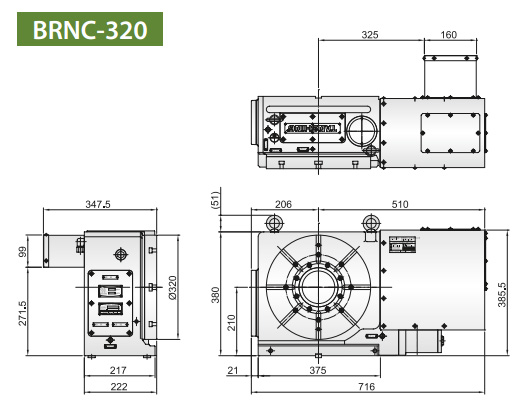

BRNC-320/320N

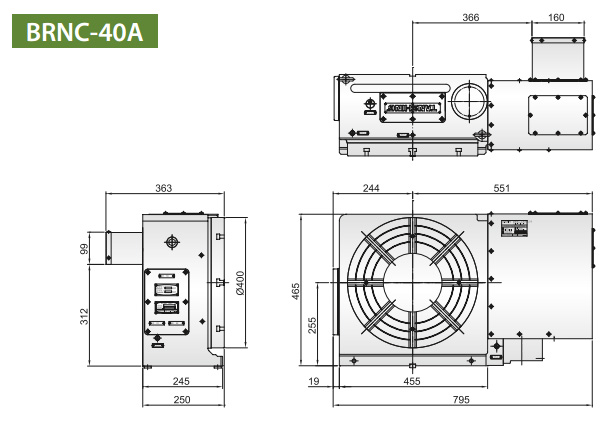

BRNC-40A

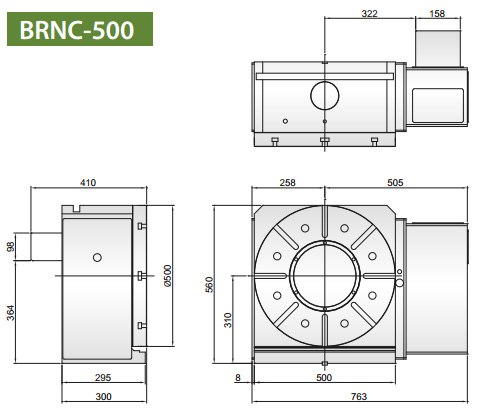

BRNC-500

旋臺直徑

Ømm

Ø255

Ø320

Ø400

Ø500

工作臺高度

臥式位置

mm

200

222

250

300

中心高度

立式位置

mm

160

210

255

310

總高度

mm

305

385

465

560

中心孔直徑

Ømm

Ø100H7

Ø100H7

Ø180H7

Ø220H7

貫穿孔徑

Ømm

Ø100

Ø100

Ø180

Ø220

工作臺T形槽寬度

mm

12H7

14H7

14H7

18H7

導塊寬度

mm

18H7

18H7

18H7

18H7

設定單位

deg.

0.001°

0.001°

0.001°

0.001°

分度精度

sec.

20

20

20

20

重複精度

sec.

4

4

4

4

伺服馬達
(廠牌可依需求指定)

FANUC



αiF 8

αiF 12

αiF 12

αiF 12

MELDAS



HF-154S

HF-204S

HF-204S

HF-204S

總減速比



1/120

1/180

1/180

1/180

轉數

r.p.m

25

16.6

16.6

16.6

工件慣性

kg-cm-sec2

12.3

38.5

99.8

187.6

容許旋轉切削力

kg-m

48

78

170

250

使用壓力(鎖緊方式)

kg/cm2

35 (Hyd.)

35 (Hyd.)

35 (Hyd.)

35 (Hyd.)

剎車扭力

kg-m

50

85

180

250

工件負載

立式

kg

200

225

240

400

臥式

640

750

800

960

使用尾座

400

450

480

800

工件直徑

Ømm

Ø255

Ø320

Ø400

Ø500

旋臺重量(不含伺服馬達)

kg

100

170

270

400

: 1.N代表縮小鈑金規格;歡迎來電洽詢索取縮小鈑金外型圖
2.A高載重設計(徑軸向軸承)
